MSA-23 R 1 1/2

schneider

Descrição

As bombas MSA-23 R 1 1/2 pertencem à série MSA-23, que possuem rotor do tipo SEMI ABERTO, ou seja: Assim como em um rotor ABERTO, os rotores SEMI ABERTOS também NÃO possuem a sua face frontal. No entanto, os rotores SEMI ABERTOS trabalham muito próximos à voluta da bomba, que acaba fazendo o papel da face frontal do rotor. (veja detalhe em corte na galeria de imagens) Estes rotores são produzidos desta maneira para permitirem a passagem de sólidos em suspensão, que em toda a série MSA-23 é de tamanhos máximos de 4mm (a menor passagem comparada às séries MSA-21 e MSA-22), sempre em proporção 70% líquido + 30% sólidos em mistura homogênea.


Apesar deste modelo ter a menor passagem de sólidos da linha MSA da Schneider, este é o modelo que possui a maior pressão entre todos (80 mca na versão 30,0cv), sendo este o principal foco do produto: aplicações com pressões elevadas e que tenham presença de sólidos no bombeamento. O modelo MSA-23 R 1 1/2 possui Design tipo “caracol”, com entrada frontal central e saída lateral superior, com bocais ROSCADOS tipo BSP com sucção de 2″ e saída de 1 1/2″. Está disponível em versões MONOBLOCO com motor Elétrico WEG IP-55, mancal eixo livre para acionamento externo ou SMOT (somente bombeador para montagem em motor próprio previamente existente)

Aplicações

  • • bombeamento de efluentes
  • • drenagem de águas
  • • irrigação
  • • indústrias

Opcionais

  • • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
  • • Motor elétrico: IPW-55, à prova de explosão
  • • Mancalizada
  • • Somente a bomba, sem flanges de sucção e recalque

Versões

MotorRotorVazãoBocaisPressãoPotência
Mono./Trif20048,72" x 1 1/2''6415,0
Trif21058,62" x 1 1/2''7220,0
Trif22061,02" x 1 1/2''8625,0
Trif23062,22" x 1 1/2''9130,0

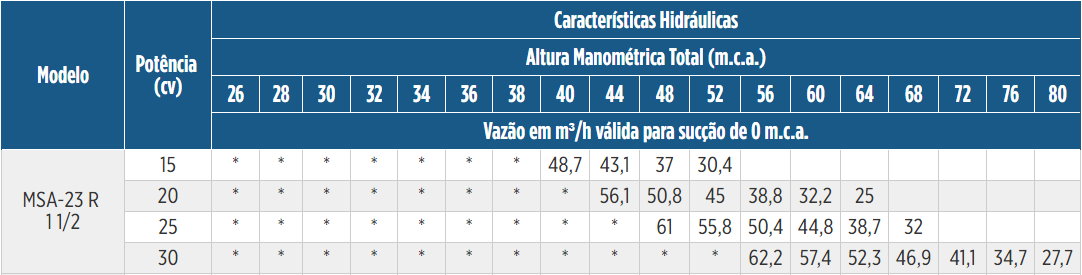

Tabela de rendimento

Tabela de Rendimento da bombaMSA-23 R 1 1/2

Importante

  • • Sempre que o fluído apresentar sólidos em suspensão, recomenda-se a utilização do equipamento com sucção AFOGADA.
  • • Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
  • • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.

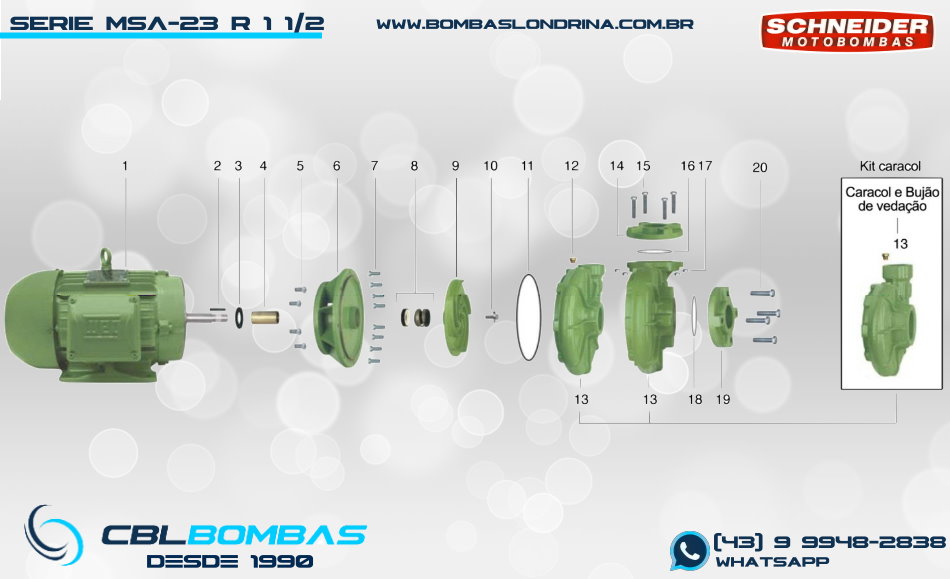

Explodido de peças

foto explosiva da bomba MSA-23 R 1 1/2
