MSA-22 R 1 1/4
schneider
Descrição

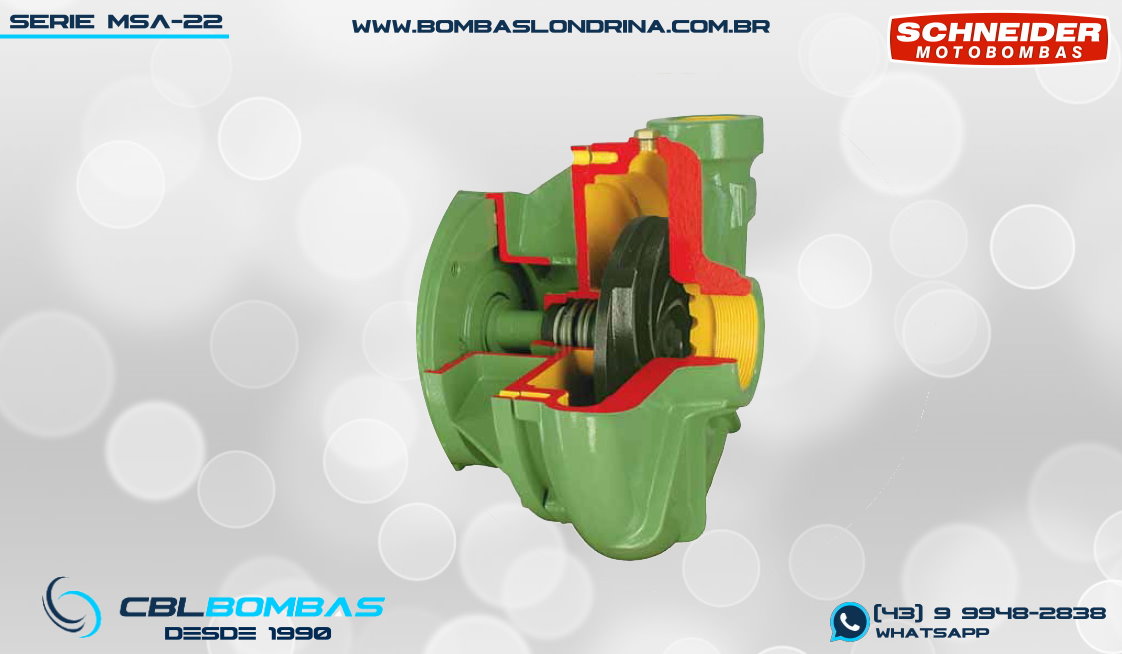

As bombas MSA-22 R 1 1/4 são bombas de rotor SEMI ABERTO: Chamamos de SEMI ABERTO os rotores que possuem a face aberta, mas que trabalham muito próximos à voluta da bomba que acaba por fazer o papel da face frontal do rotor. (veja detalhe em corte na galeria de imagens).
Neste modelo em específico, a passagem de sólidos permitida é de 6mm de diâmetro, sempre respeitando a proporção de 30% de sólidos + 70% de líquido em uma mistura homogênea. Para isto, o rotor é construído em FERRO FUNDIDO NODULAR, material de maior dureza para suportar o atrito dos sólidos durante o bombeamento
A família MSA-22 foi concebida para atender aplicações que tenham além da presença de sólidos na água, situações onde seja necessário uma maior pressão, até 70mca com a MSA-22 R 1 1/4 de 20,0cv

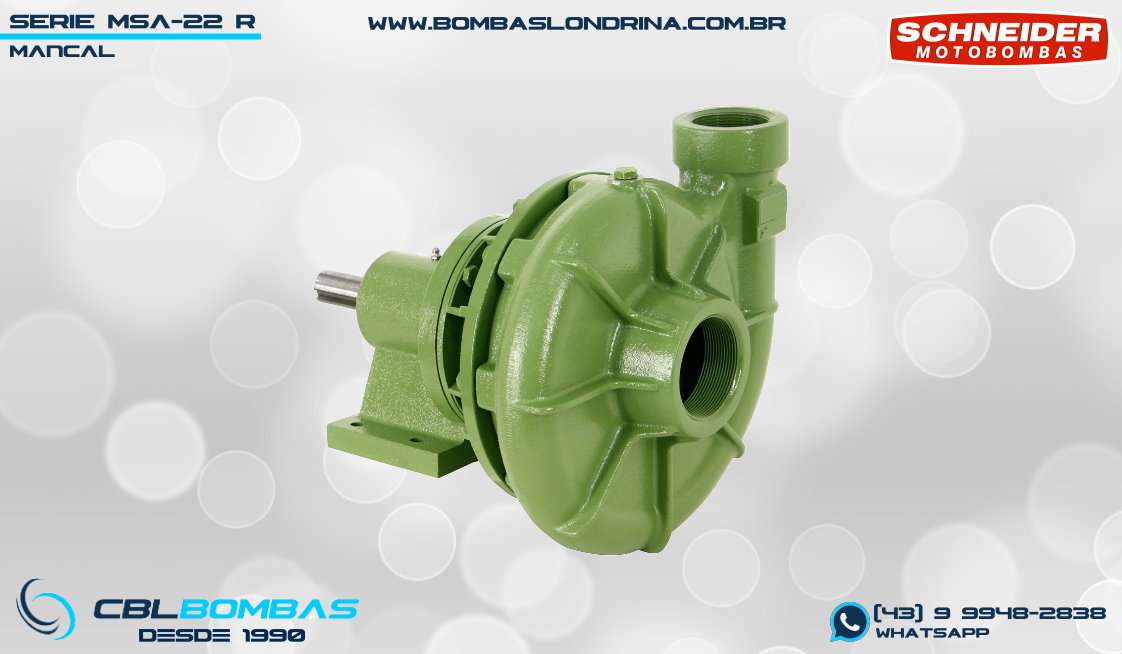

Quando falamos em potências, este é um dos modelos que mais possui opções: 5,0cv | 7,5cv | 10,0cv | 12,5cv | 15,0cv | 20,0cv, está disponível nas versões MONOBLOCO com motor elétrico WEG tipo IP-55 Fechado; mancalizada para montagem em força motriz externa (mancal eixo livre) e SMOT (somente o bombeador para montagem monobloco em motor próprio previamente existente)
Aplicações
- • bombeamento de efluentes
- • drenagem de águas
- • irrigação
- • indústrias
Opcionais
- • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- • Motor elétrico: IPW-55, à prova de explosão
- • Mancalizada
- • Somente a bomba, sem flanges de sucção e recalque
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono./Trif | 140 | 34,9 | 1 1/2" x 1 1/4'' | 37 | 5,0 |
| Mono./Trif | 150 | 34,6 | 1 1/2" x 1 1/4'' | 44 | 7,5 |
| Mono./Trif | 160 | 37,6 | 1 1/2" x 1 1/4'' | 50 | 10,0 |
| Mono./Trif | 170 | 38,5 | 1 1/2" x 1 1/4'' | 56 | 12,5 |
| Mono./Trif | 180 | 39,4 | 1 1/2" x 1 1/4'' | 65 | 15,0 |
| Mono./Trif | 195 | 38,8 | 1 1/2" x 1 1/4'' | 80 | 20,0 |

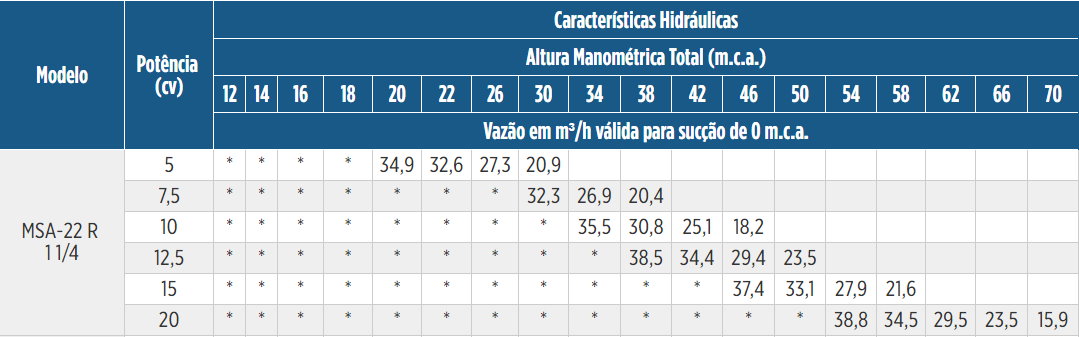

Tabela de rendimento
Importante
- • Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
- • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.

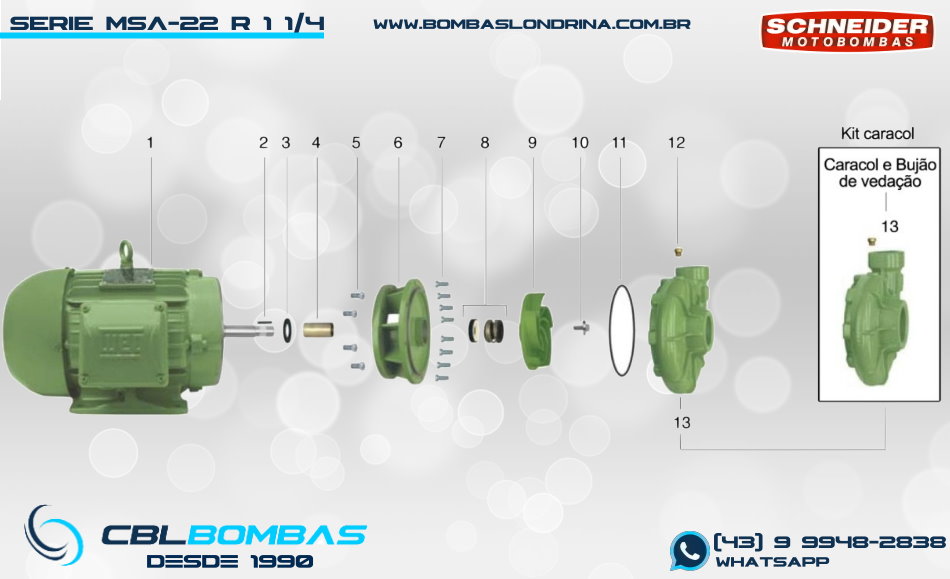

Explodido de peças
