MSA-22 F 2
schneider
Descrição

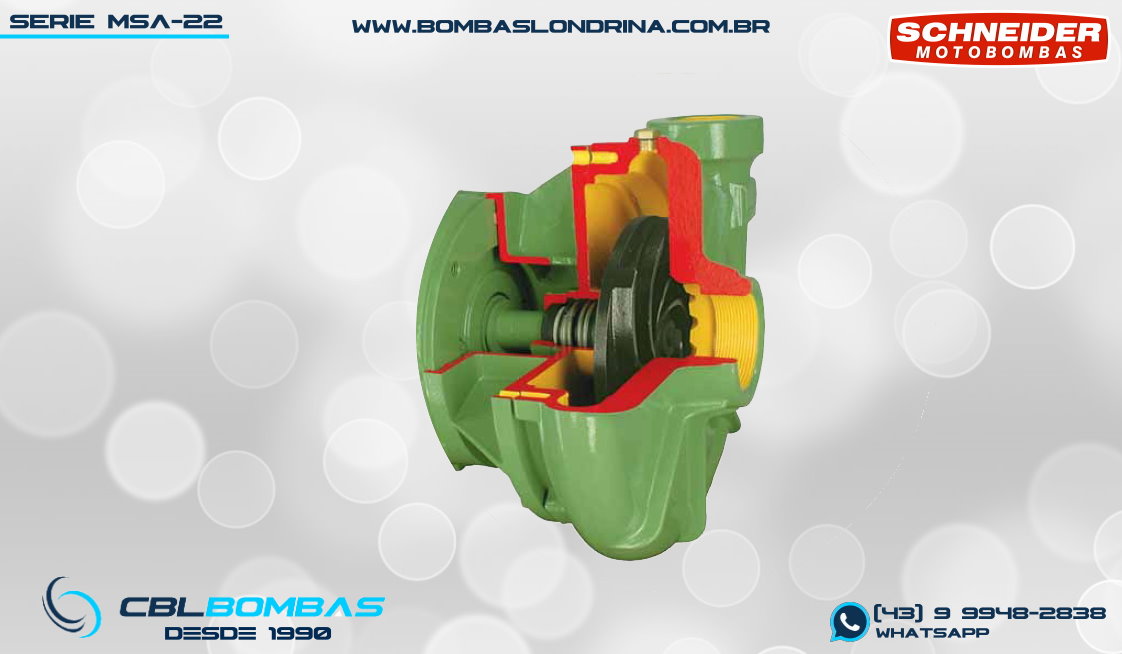

As bombas MSA-22 F 2 são bombas de rotor SEMI ABERTO: Chamamos de SEMI ABERTO os rotores que possuem a face aberta, mas que trabalham muito próximos à voluta da bomba que acaba por fazer o papel da face frontal do rotor. (veja detalhe em corte na galeria de imagens). Neste modelo em específico, a passagem de sólidos permitida é de 8mm de diâmetro, sempre respeitando a proporção de 30% de sólidos + 70% de líquido em uma mistura homogênea. Para isto, o rotor é construído em FERRO FUNDIDO NODULAR, material de maior dureza para suportar o atrito dos sólidos durante o bombeamento
A família MSA-22 foi concebida para atender aplicações que tenham além da presença de sólidos na água, situações onde seja necessário uma maior pressão, até 54mca com a MSA-22 F 2 de 30,0cv O destaque dos modelos “R2” e “F2” deste modelo está na alta vazão produzida: até 116 mil litros por hora (30,0cv) O modelo “F” possui bocais flangeados (sucção 2 1/2″ e recalque 2″) e já é fornecido com contra flanges inclusas. O modelo “R” possui bocais Rosqueados (veja em produtos relacionados abaixo) Quando falamos em potências, este modelo possui as seguintes opções: 15,0cv | 20,0cv | 25,0cv | 30,0cv , e está disponível nas versões MONOBLOCO com motor elétrico WEG tipo IP-55 Fechado; mancalizada para montagem em força motriz externa (mancal eixo livre) e SMOT (somente o bombeador para montagem monobloco em motor próprio previamente existente)
Aplicações
- • bombeamento de efluentes
- • drenagem de águas
- • irrigação
- • indústrias
Opcionais
- • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- • Motor elétrico: IPW-55, à prova de explosão

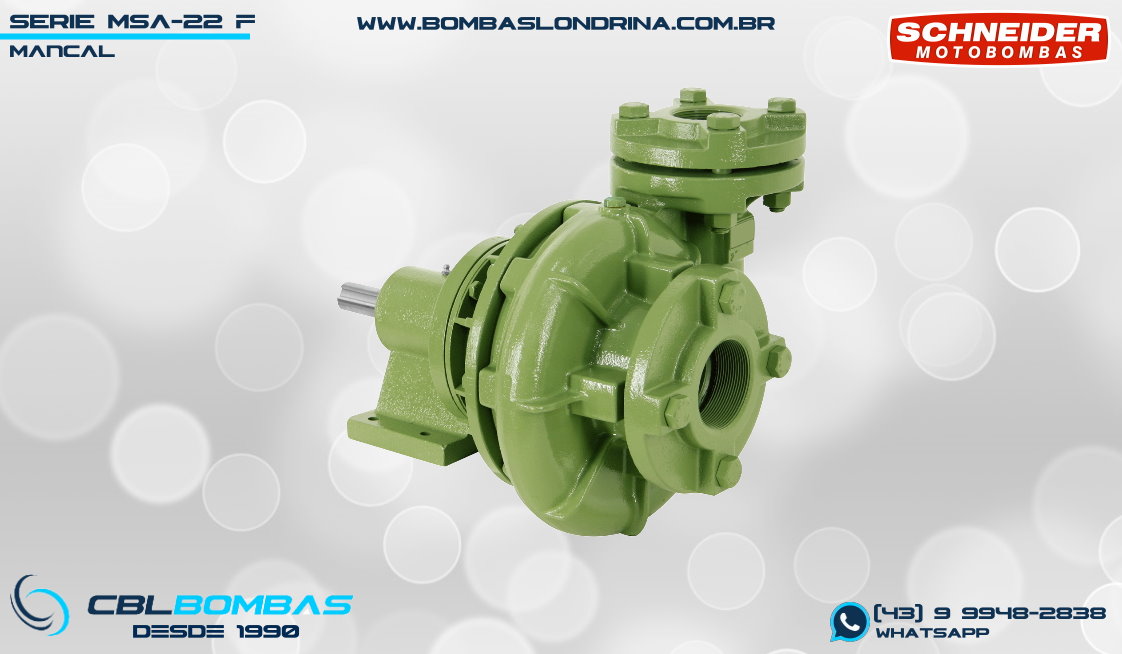

- • Mancalizada
- • Somente a bomba, sem flanges de sucção e recalque
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono./Trif | 160 | 98,0 | 2 1/2" x 2'' | 41 | 15,0 |
| Trif | 170 | 103 | 2 1/2" x 2'' | 47 | 20,0 |
| Trif | 180 | 109 | 2 1/2" x 2'' | 53 | 25,0 |
| Trif | 190 | 116 | 2 1/2" x 2'' | 60 | 30,0 |

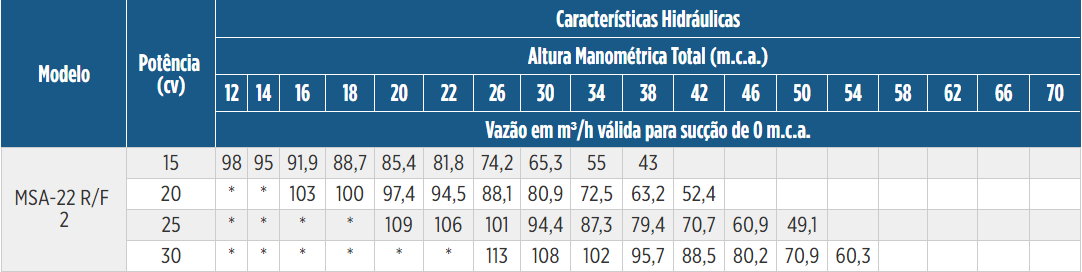

Tabela de rendimento
Importante
- • Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
- • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.

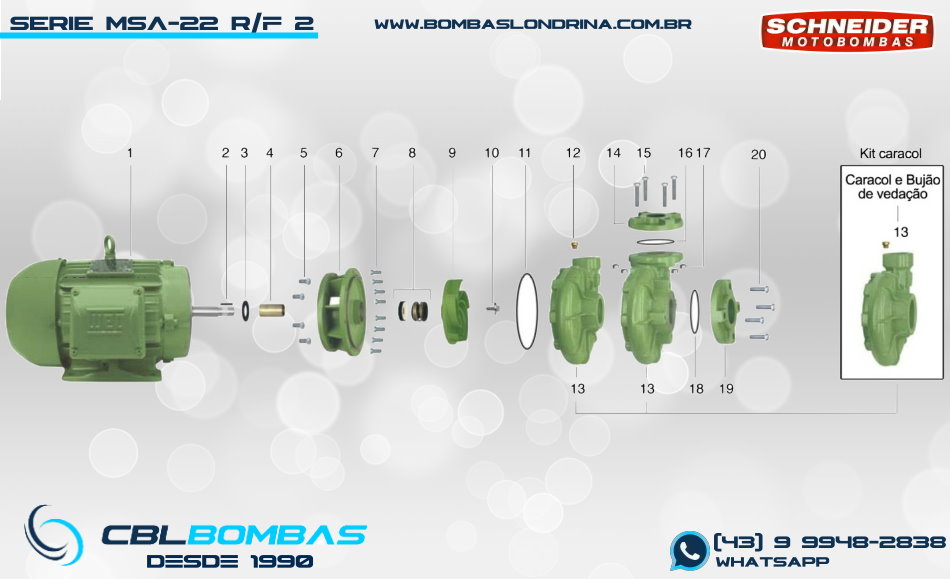

Explodido de peças
