MSA-21 R 2 1/2
schneider
Descrição

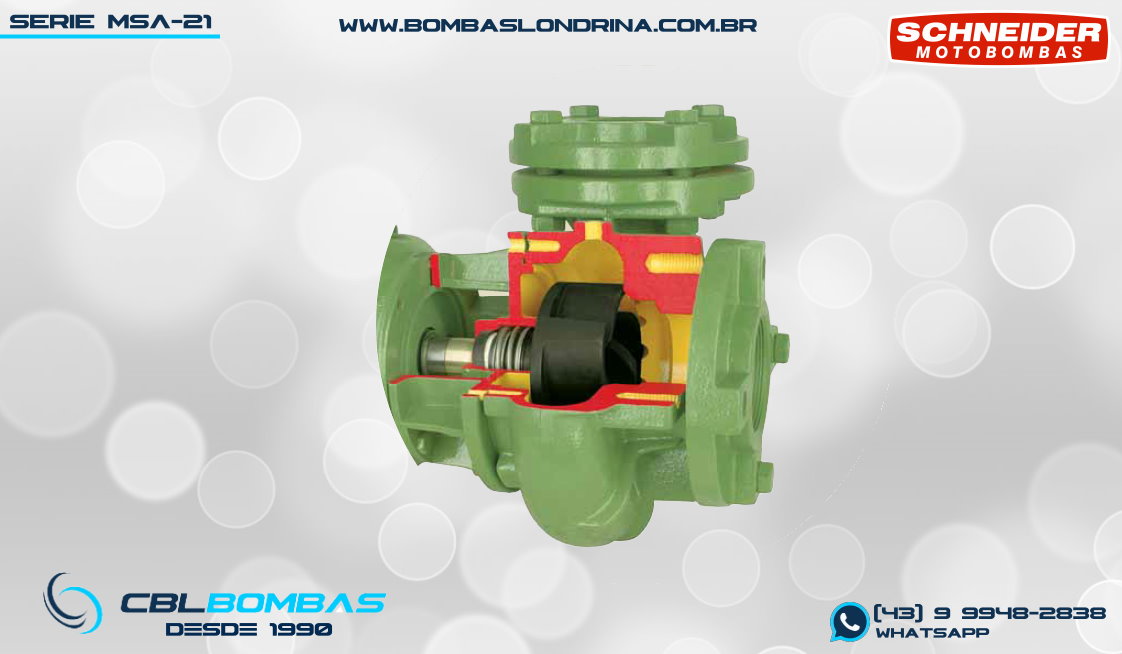

As bombas MSA-21 R 2 1/2 são bombas de rotor SEMI ABERTO: Chamamos de SEMI ABERTO os rotores que possuem a face aberta, mas que trabalham muito próximos à voluta da bomba que acaba por fazer o papel da face frontal do rotor. (veja detalhe em corte na galeria de imagens).
O rotor deste equipamento é construído em FERRO FUNDIDO NODULAR para maior dureza e poder suportar o atrito dos sólidos em suspensão, permitindo a passagem de sólidos de até 12mm em misturas homogêneas de 30% de sólidos + 70% de líquidos
Dentre as bombas da linha MSA-21, esta versão, a MSA-21 R 2 2 1/2 possui vazões de até 175m³/h e trabalha em alturas desde 2mca até 38mca
Seu design é do tipo CARACOL com entrada frontal central e saída lateral superior. Quanto aos bocais, estes são de entrada 3″ e saída 2 1/2″, que no modelo “R” são do tipo ROSCA BSP, e na versão “F” são do tipo FLANGEADOS (veja em produtos relacionados abaixo)
Com as potências de 7,5cv | 10,0cv | 12,5cv | 15,0cv | 20,0cv , está disponível nas versões MONOBLOCO com motor elétrico WEG tipo IP-55 Fechado; mancalizada para montagem em força motriz externa (mancal eixo livre) e SMOT (somente o bombeador para montagem monobloco em motor próprio previamente existente)
Aplicações
- • bombeamento de efluentes
- • drenagem de águas
- • irrigação
- • fontes e cascatas
- • cabines de pintura
- • indústrias
Opcionais
- • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- • Motor elétrico: IPW-55, à prova de explosão
- • Mancalizada
- • Somente a bomba, sem flanges de sucção e recalque
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono./Trif | 125 | 118 | 3" x 2 1/2' | 26 | 7,5 |
| Mono./Trif | 130 | 130 | 3" x 2 1/2' | 30 | 10,0 |
| Mono./Trif | 135 | 142 | 3" x 2 1/2' | 33 | 12,5 |
| Mono./Trif | 140 | 153 | 3" x 2 1/2' | 36 | 15,0 |
| Trif | 150 | 175 | 3" x 2 1/2' | 43 | 20,0 |

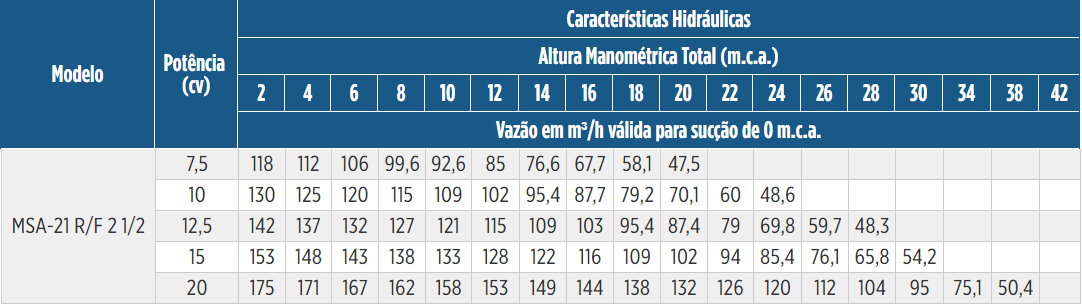

Tabela de rendimento
Importante
- • Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
- • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.

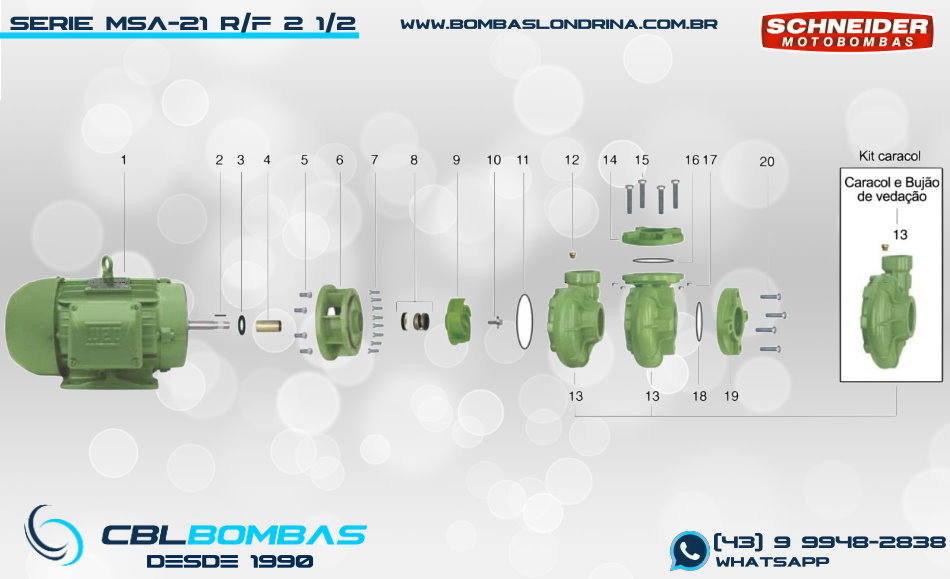

Explodido de peças
