MCI-RE
schneider
Descrição
As bombas da linha MCI-RE são construídas TOTALMENTE EM AÇO INOX 316 estampado. Seu rotor é do tipo SEMI ABERTO, que permite passagem de sólidos de até 2,5mm. Sua vedação é por meio de Selo Mecânico com as partes metálicas em INOX 316 e seus elastômeros podem ser em BUNA / VITON / EPDM (BUNA no produto de linha), e sedes estacionárias e rotativas em Carvão X Cerâmica no produto padrão (opcional em silício). A conexão entre o bombeador e o motor é feita por um “disco intermediário” em GG-15 (vide explodido de peças abaixo)
O modelo MCI-RE está disponível com motores da marca WEG nas versões ABERTO IP-21 e FECHADO IP-55, além das opções mancal eixo livre (mancalizada) para acoplamento em motorização externa e SMOT (somente o bombeador, para montagem em motor próprio previamente existente. Esta linha de bombas é indicada para o bombeamento de produtos químicos, águas com resíduos ácidos ou alcalinos, recirculação em lavador de gases com resíduos químicos, tratamento de efluentes pré gradeados, vinhoto e outras aplicações industriais Para garantia da compatibilidade de materiais construtivos do equipamento com seu fluído, faça sempre uma consulta específica indicando o FISPQ do seu fluído. Se você busca bombas em inox para aplicação alimentícia, este produto não é o indicado. Para este uso, o indicado são as bombas em inox do tipo SANITÁRIA
Aplicações
- • produtos químicos
- • lavação de gases
- • tratamento de efluentes
- • vinhoto
- • indústrias
Opcionais
- • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício

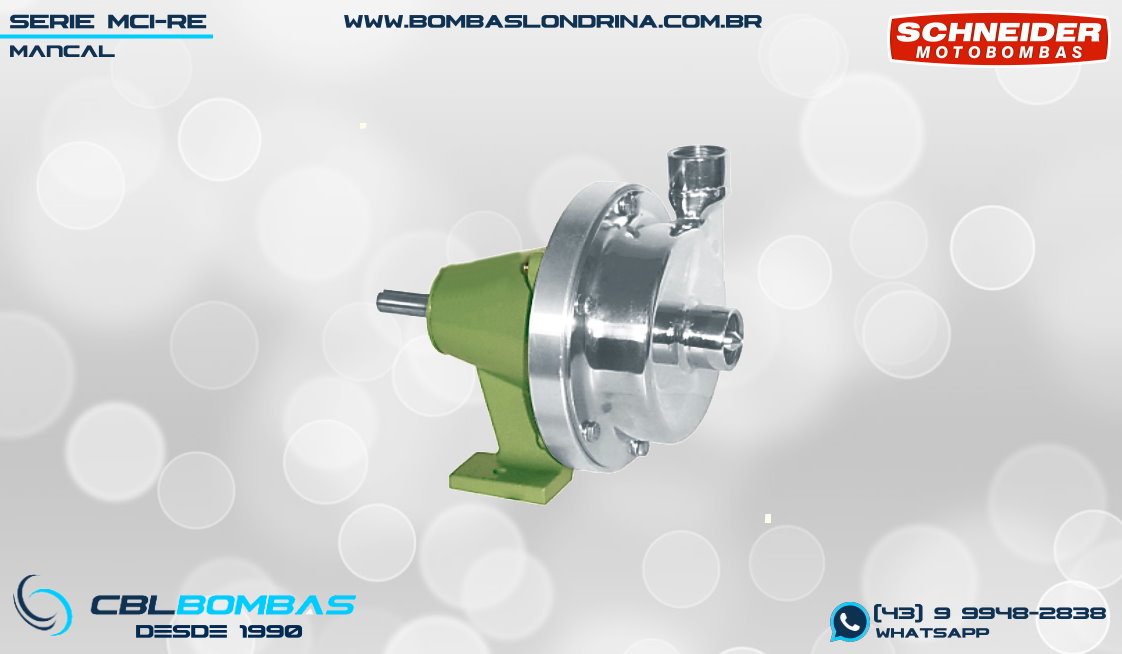

- • Mancalizada
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono. / Trif. | 90 | 14,3 | 1" x 1" | 14 | 0,5 |
| Mono. / Trif. | 100 | 14,8 | 1" x 1" | 19 | 0,75 |
| Mono. / Trif. | 110 | 15,0 | 1" x 1" | 23 | 1,0 |
| Mono. / Trif. | 120 | 14,8 | 1" x 1" | 25 | 1,5 |

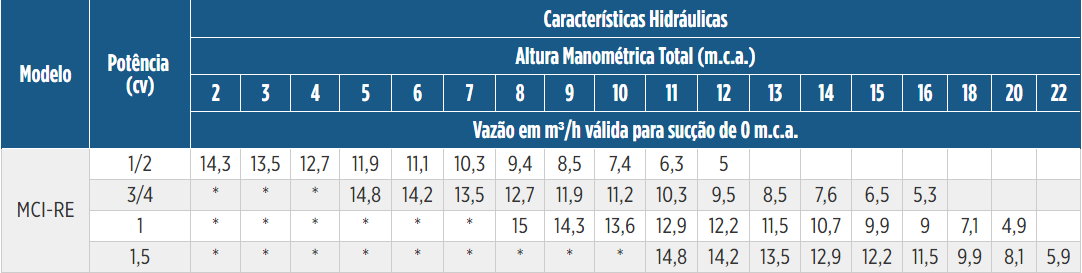

Tabela de rendimento
Importante
- • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.
- • Vedada a utilização para bombeamento de produtos medicinais e alimentícios.
- • Realize a escorva da motobomba com o mesmo produto a ser bombeado.
- • No caso de mistura, espere a reação dos produtos químicos estabilizar antes de realizar a escorva para então bombear.
- • Nas aplicações onde o sistema será submetido a processos de limpeza com produtos químicos diferentes do líquido bombeado, verifique a compatibilidade química entre o produto de limpeza e a motobomba.
- • Altura máxima de sucção: 6 m.

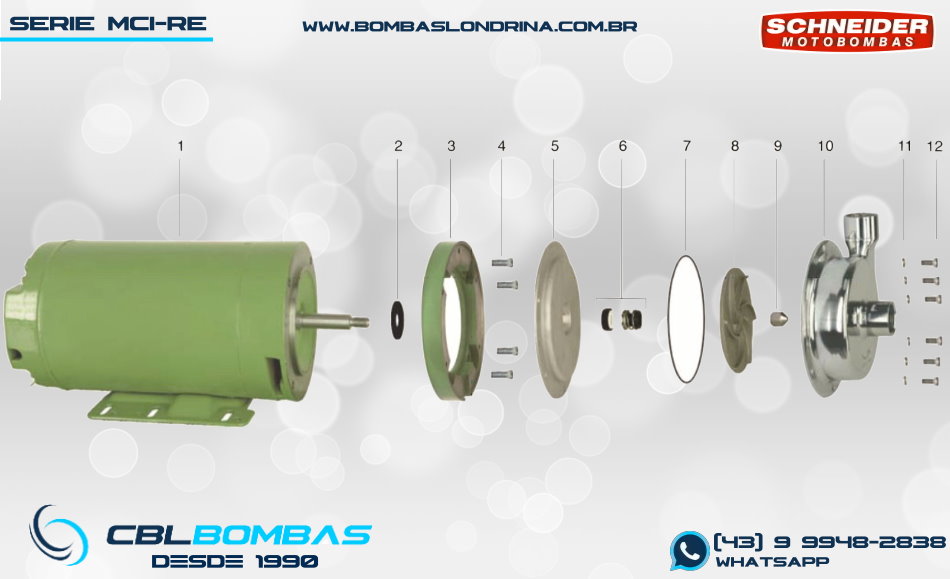

Explodido de peças
