MBV-22 F 2
schneider
Descrição
As Bombas MBV-22 F 2 da Schneider fazem parte da linha industrial pesada com rotores VORTEX (à prova de entupimentos), e permitem o bombeamento de fluídos com sólidos em suspensão de até 25mm de diâmetro, respeitando uma proporção de 30% de sólidos + 70% de líquido em mistura homogênea. Por ser uma bomba de rotor aberto, é característico deste tipo de bomba ter grandes vazões e baixas alturas manométricas. (vazões entre 46 mil litros hora e 119mil litros hora, e pressão máxima de 95 mca) Destaque para o material construtivo do rotor, que é em Ferro Fundido NODULAR, para suportar o atrito com os sólidos em suspensão.

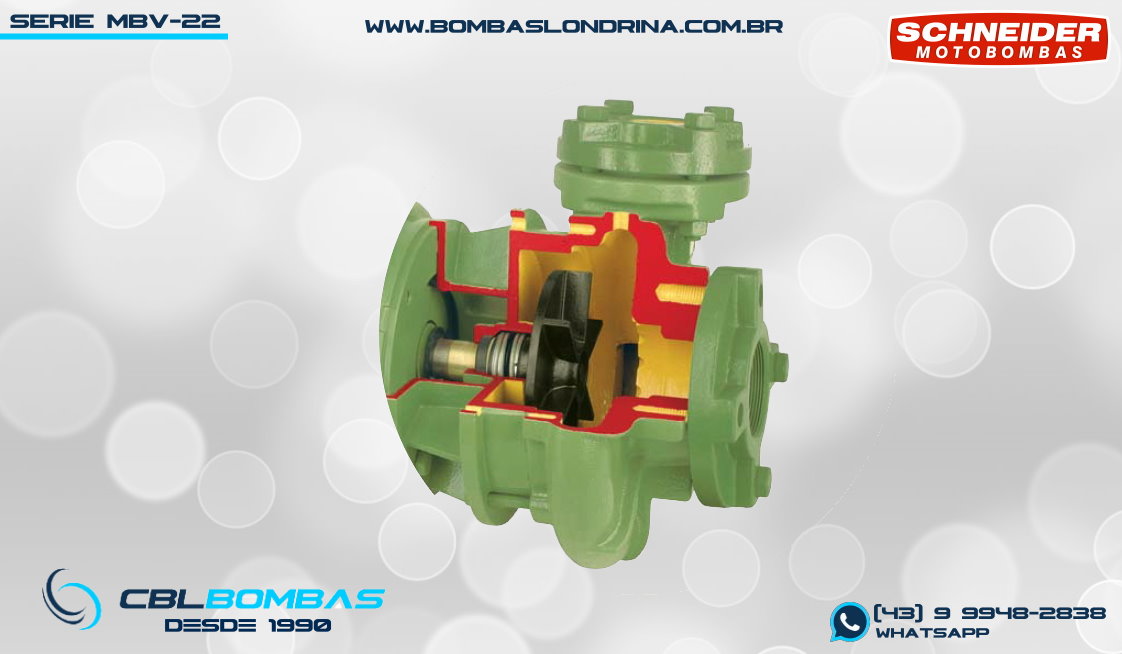

O rotor trabalha afastado do bocal de entrada para melhor performance (veja detalhe da bomba em corte na galeria de imagens) Já as potências disponíveis são poucas: 15,0cv | 20,0cv | 25,0cv. Podem ser adquiridas com motor elétrico em montagem monobloco, mancal eixo livre para montagem em motorização externa ou SMOT (somente bombeador, para montagem monobloco em motor próprio previamente existente) O modelo MBV-22 F 2 têm capacidade de sução de até 8mts a nível do mar, porém como a presença dos sólidos pode ocasionar o travamento da válvula de sucção, o fabricante recomenda sua utilização sempre em regime AFOGADO (por gravidade até o bocal de entrada da bomba) A versão “F” possui bocais FLANGEADOS conforme Norma DIN 1092 1, já fornecido com contra flanges inclusas, nas medidas 2 1/2″ x 2″ (sucção x recalque), enquanto a versão “R” possui bocais ROSQUEADOS BSP
Aplicações
- • bombeamento de água
- • bombeamento de efluentes
- • agricultura
- • indústrias
Opcionais
- • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- • Motor elétrico: IPW-55, à prova de explosão
- • Mancalizada
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono. / Trif. | 125 | 80,3 | 2 1/2" x 2" | 30 | 15,0 |
| Trif. | 140 | 92,6 | 2 1/2" x 2" | 40 | 20,0 |
| Trif. | 150 | 95,4 | 2 1/2" x 2" | 47 | 25,0 |

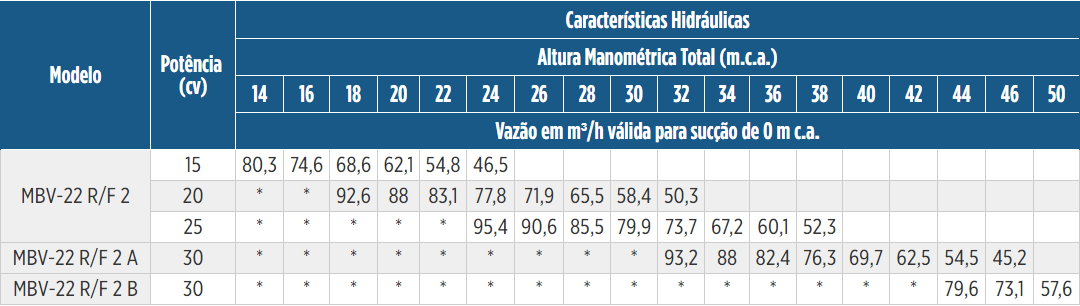

Tabela de rendimento
Importante
- • Para bombeameto de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
- • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.
- • Altura de sucção: 0 m.

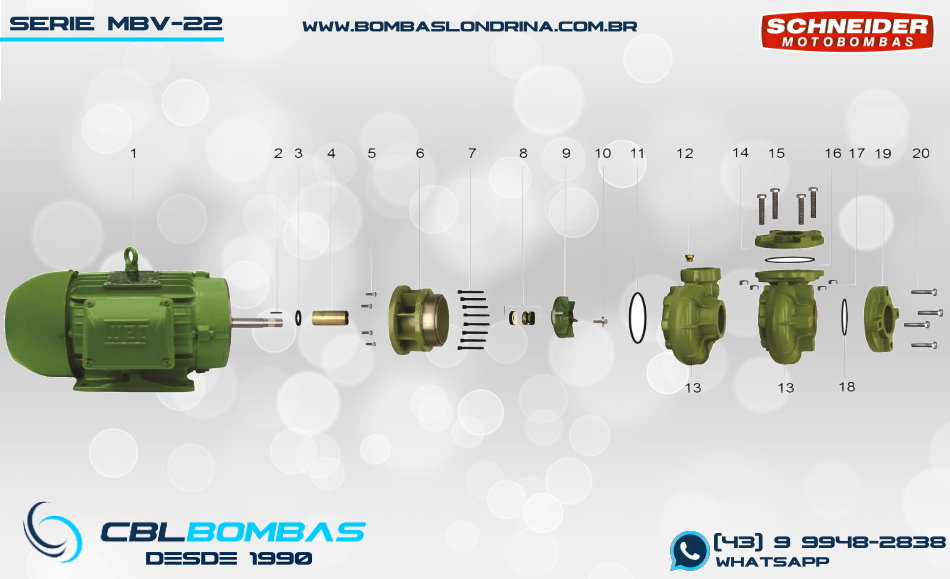

Explodido de peças
