MBV-21 F 2 1/2
schneider
Descrição
As Bombas MBV-21 F 2 1/2 da Schneider fazem parte da linha industrial pesada com rotores VORTEX (à prova de entupimentos), e permitem o bombeamento de fluídos com sólidos em suspensão de até 42mm de diâmetro, respeitando uma proporção de 30% de sólidos + 70% de líquido em mistura homogênea.
Por ser uma bomba de rotor aberto, é característico deste tipo de bomba ter grandes vazões e baixas alturas manométricas. (vazões entre 64,7 mil litros hora e 119mil litros hora, e pressão máxima de 23 mca)

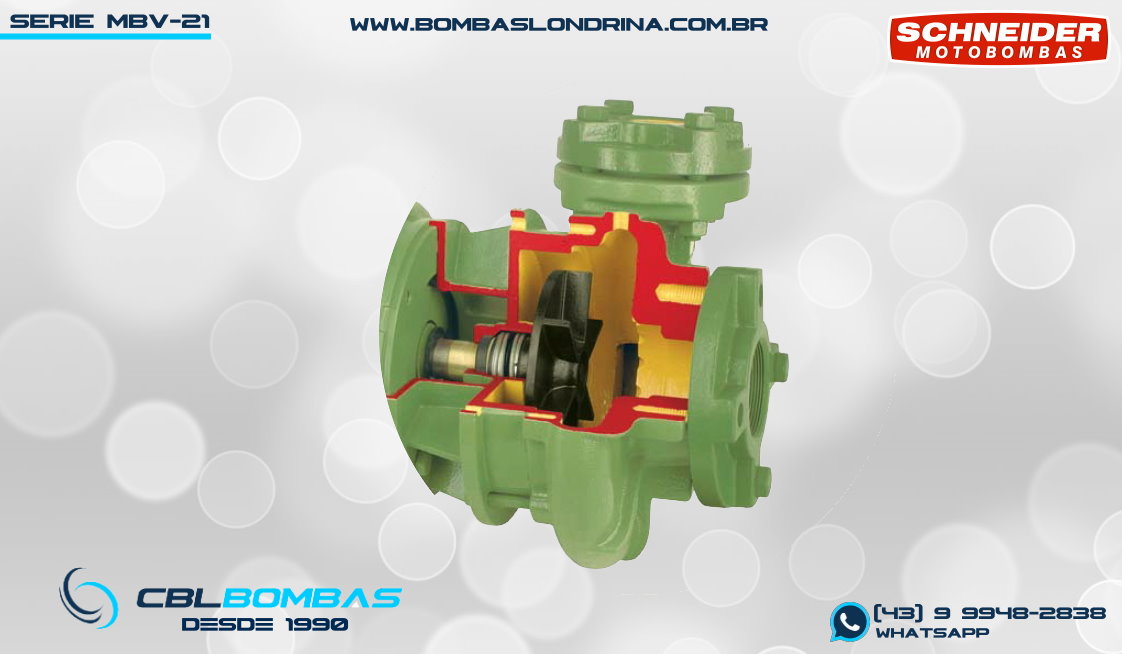

Destaque para o material construtivo do rotor, que é em Ferro Fundido NODULAR, para suportar o atrito com os sólidos em suspensão. O rotor trabalha afastado do bocal de entrada para melhor performance (veja detalhe da bomba em corte na galeria de imagens)

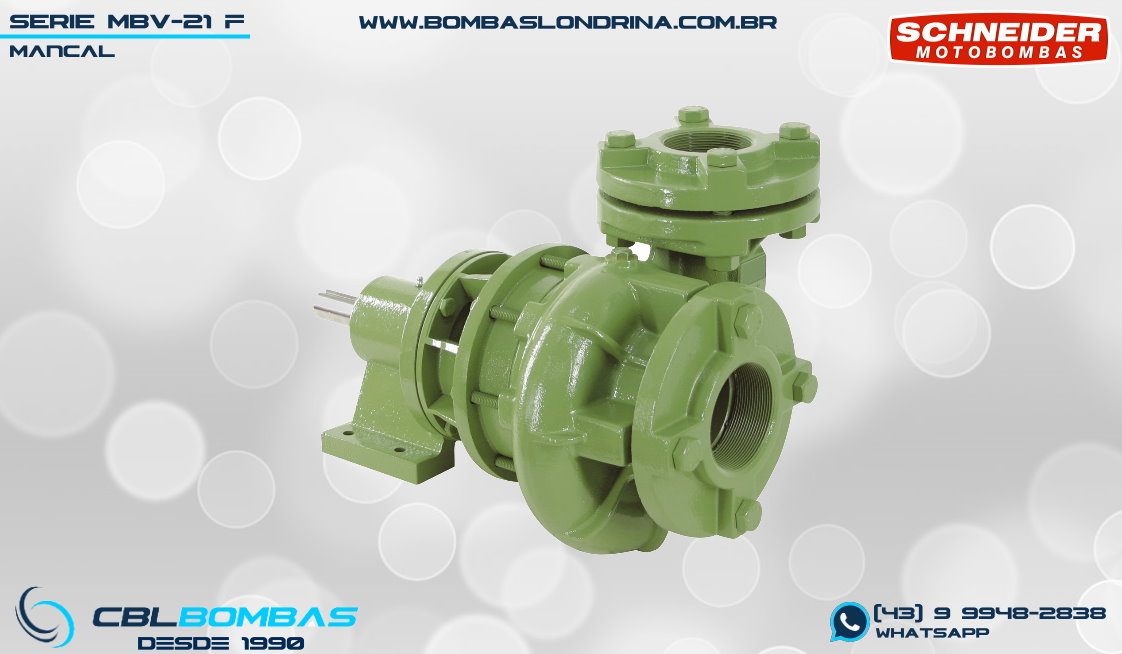

Dentre todos os produtos da linha Schneider, este é o que possui mais opções de potência disponível, são 7: 5,0cv | 7,5cv | 10,0cv | 12,5cv | 15,0cv | 20,0cv | 25,0cv. Podem ser adquiridas com motor elétrico em montagem monobloco, mancal eixo livre para montagem em motorização externa ou SMOT (somente bombeador, para montagem monobloco em motor próprio previamente existente)
O modelo MBV-21 F 2 1/2 têm capacidade de sução de até 8mts a nível do mar, porém como a presença dos sólidos pode ocasionar o travamento da válvula de sucção, o fabricante recomenda sua utilização sempre em regime AFOGADO (por gravidade até o bocal de entrada da bomba)
A versão “F” possui bocais FLANGEADOS conforme Norma DIN 1092 1 e fornecida já com contra flanges inclusas, nas medidas 3″ x 2 1/2″ (sucção x recalque). A versão “R” possui bocais ROSQUEADOS BSP (veja em produtos relacionados abaixo)
Aplicações
- • bombeamento de água
- • bombeamento de efluentes
- • agricultura
- • indústrias
Opcionais
- • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- • Motor elétrico: IPW-55, à prova de explosão
- • Mancalizada
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono. / Trif. | 105 | 64,7 | 3" x 2 1/2" | 9 | 5,0 |
| Mono. / Trif. | 112 | 72,0 | 3" x 2 1/2" | 11 | 7,5 |
| Mono. / Trif. | 120 | 78,9 | 3" x 2 1/2" | 13 | 10,0 |
| Mono. / Trif. | 105 | 87,7 | 3" x 2 1/2" | 14 | 12,5 |
| Mono. / Trif. | 110 | 99,5 | 3" x 2 1/2" | 16 | 15,0 |
| Trif. | 120 | 110 | 3" x 2 1/2" | 20 | 20,0 |
| Trif. | 130 | 119 | 3" x 2 1/2" | 25 | 25,0 |

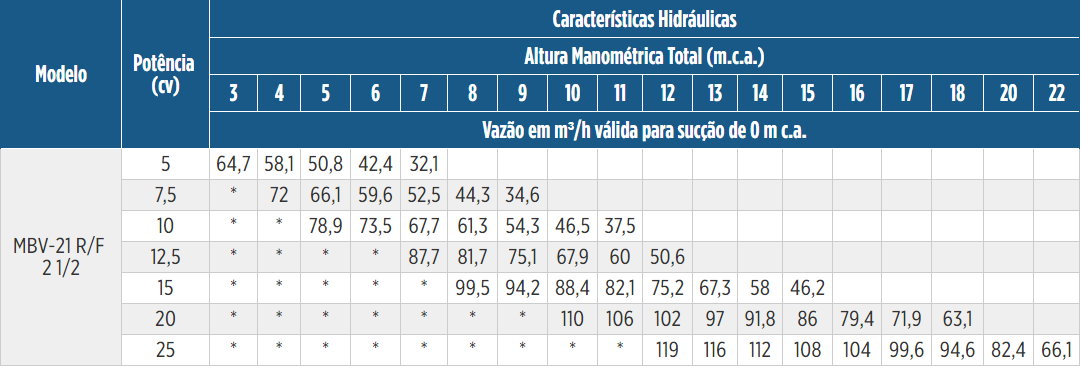

Tabela de rendimento
Importante
- • Para bombeameto de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
- • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.
- • Altura de sucção: 0 m.

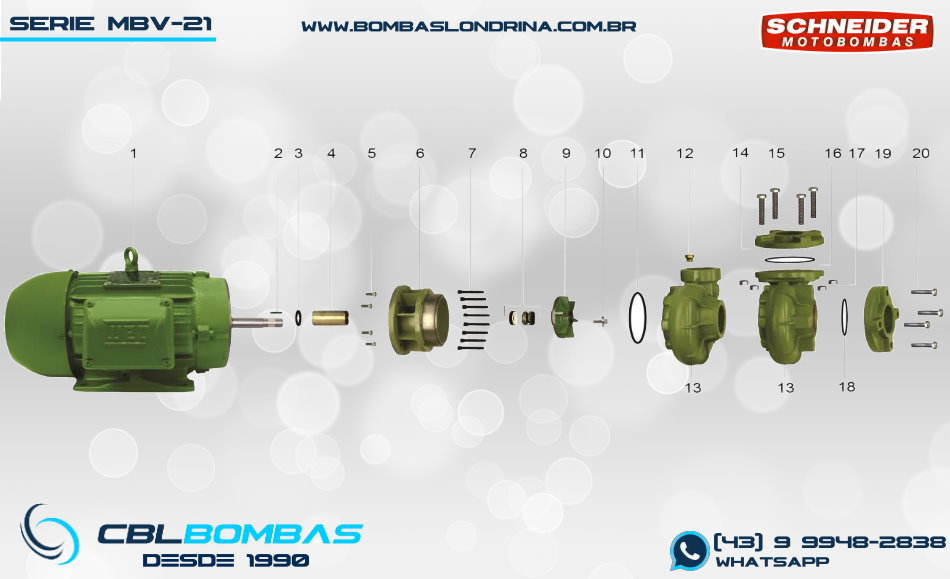

Explodido de peças
