BCA-43 E A
schneider
Descrição

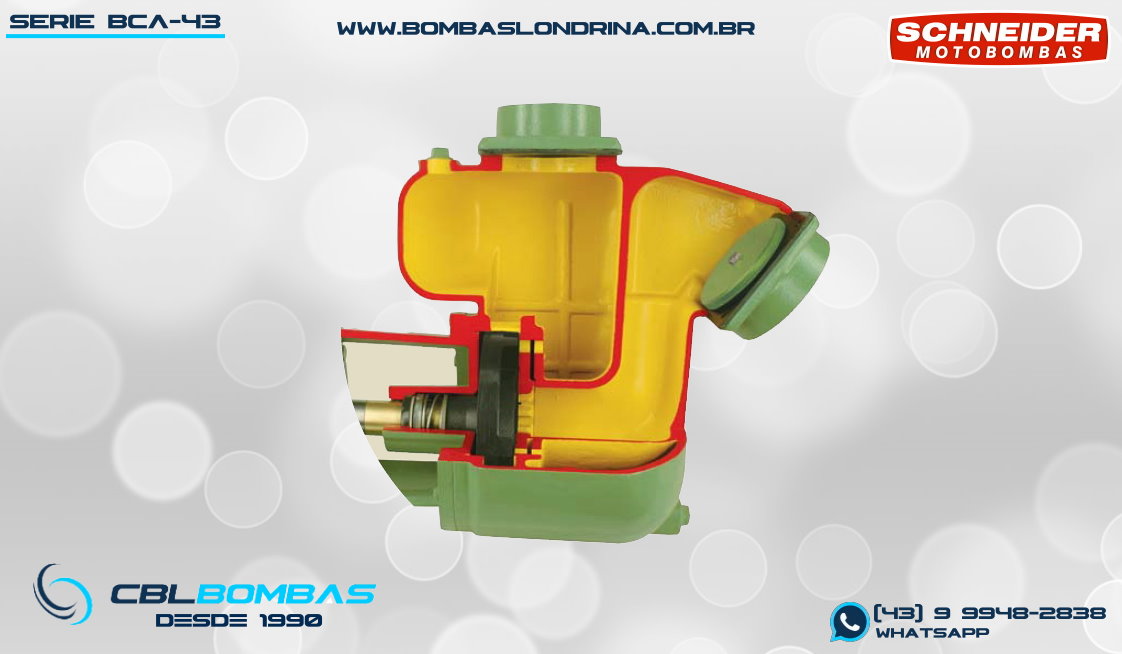

As bombas BCA-43 E A são as maiores bombas AUTO ASPIRANTES ou AUTO ESCORVANTES da Schneider, e são capazes de fazer a ASPIRAÇÃO ou ESCORVA da tubulação de sucção EM ATÉ 3 MCA, retirando todo o ar da tubulação sem necessidade de uma válvula de retenção na ponta da tubulação. Isto porque seu corpo de formato diferenciado (quadrado) fica sempre cheio de água, uma vez que a bomba possui uma válvula de retenção incorporada ao bocal de entrada da bomba. (veja detalhe em corte na galeria de imagens) Os bocais de entrada e saída desta bomba são de 4″ x 3″ com conexão roscada tipo BSP, sendo que os bocais são “in-line” com entrada frontal e saída superior.

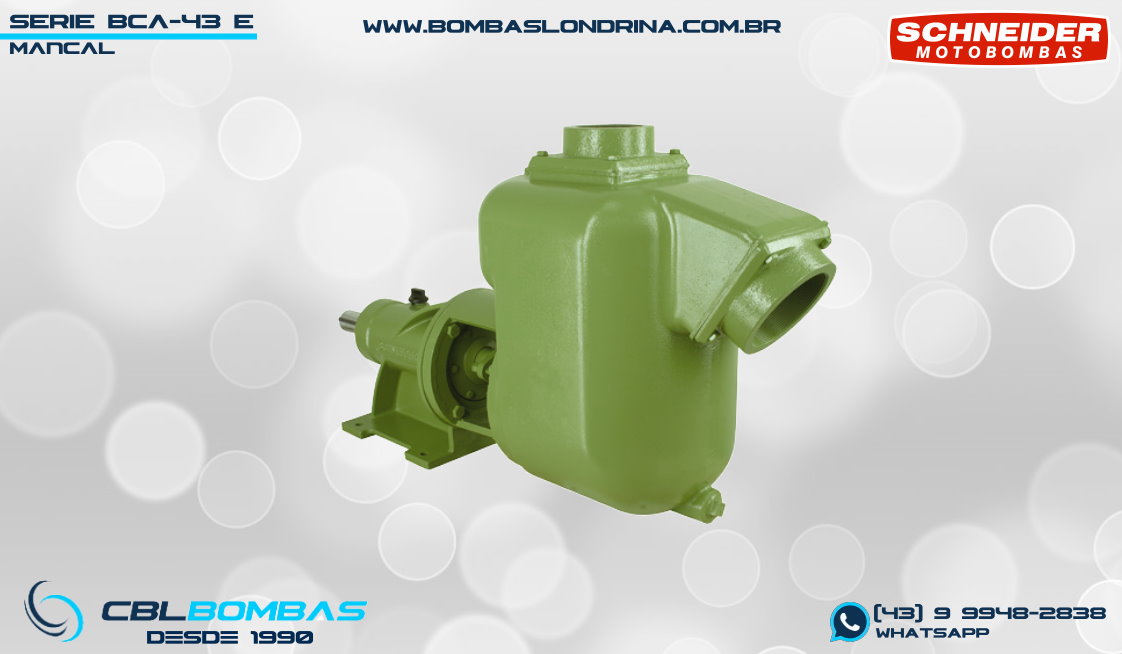

A vedação da bomba é feito por meio de selo mecânico em SILÍCIO para suportar sujeiras. Seu rotor é do tipo SEMI ABERTO e permite passagem de sólidos de até 5mm na versão “A”, ou 10mm na versão “B” (conheça a BCA-43 E B nos produtos relacionados abaixo) O modelo BCA-43 E A está disponível nas potências de 10,0cv | 12,5cv | 15,0cv | 20,0cv | 25,0cv podendo ser adquirido nas versões MONOBLOCO com motor elétrico WEG IP-55 de linha; MANCALIZADA com mancal eixo livre para acoplamento de força motriz externa; ou SMOT = somente o bombeador para montagem em motor elétrico próprio previamente existente. Este modelo foi desenvolvido com foco em atender sistemas de FERTIRRIGAÇÃO orgânica por meio da aspersão de chorume em lavouras. É também muito utilizado em caminhões pipa em sua versão MANCAL, para sucção em lagoas, abastecimento de reservatórios, aspersão em “rabo de pavão” do caminhão. Conheça abaixo tudo sobre este equipamento, como tabela de rendimento, curvas, lista de peças, dimensional, manuais e muito mais.
Aplicações
- • irrigação
- • fertirrigação orgânica
- • bombeamento de efluentes
- • indústrias
Opcionais
- • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício
- • Mancalizada
- • Motor elétrico IPW-55, à prova de explosão
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono./Trif | 145 | 39,5 | 4" x 3" | 35 | 10,0 |
| Mono./Trif | 164 | 44,1 | 4" x 3" | 45 | 12,5 |
| Mono./Trif | 185 | 44,1 | 4" x 3" | 59 | 15,0 |
| Trif. | 195 | 41,8 | 4" x 3" | 68 | 20,0 |
| Trif. | 218 | 47,9 | 4" x 3" | 85 | 25,0 |
Tabela de rendimento
Importante
- • Consulte a Fábrica sobre limite de autoaspiração para líquidos com peso específico superior a 1 g/cm³.
- • Para bombeamento de chorume, siga as orientações contidas no Manual de Instrução
- • Para bombeamento de água com material abrasivo, consulte a Fábrica para especificação dos materiais.
- • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.
- • Altura máxima de autoaspiração: 3 metros.

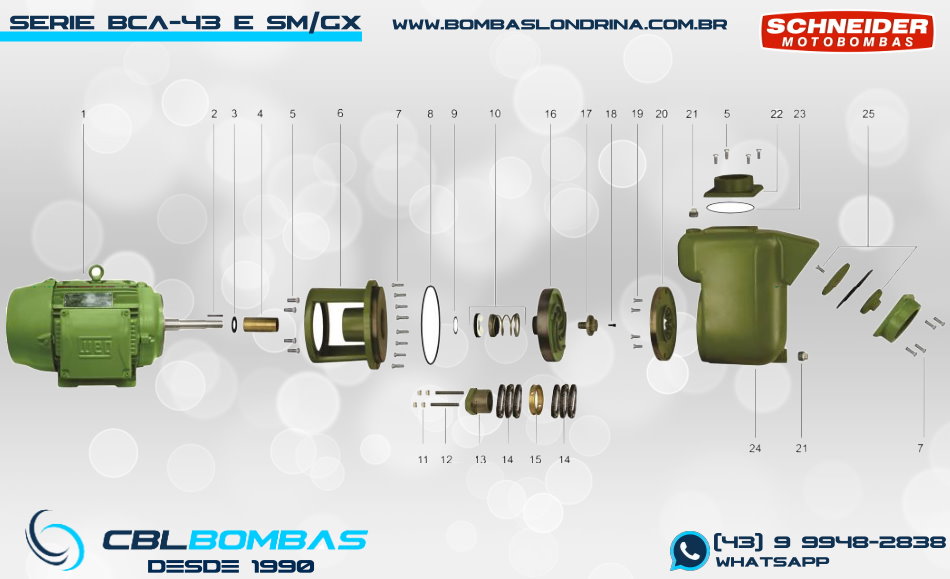

Explodido de peças
