BC-92 S-R/F 2 1/2
schneider
Descrição
A linha BC-92 S R/F 2 1/2 da Schneider bombas substituiu a antiga linha “BC-92 JA/JC” e tem como características vazões elevadas (até 36,8m³/h). Em contra partida, a pressão é a menor da família BC-92 atingindo no máximo 26mca na maior motorização (3,0cv) Seus bocais são de 2 1/2″ x 2 1/2″ e podem ser ROSCADOS (versão R) ou FLANGEADOS (versão F), sendo esta última fornecida com contra flanges inclusas (norma DIN 1092 1).

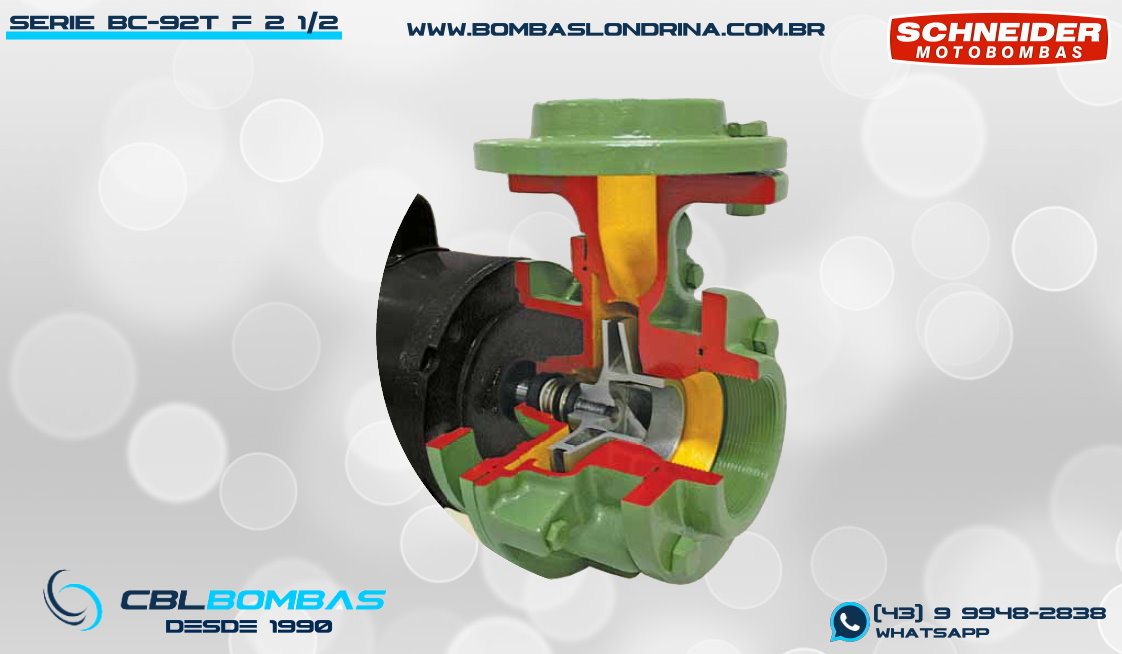

O Corpo ou Caracol é construído em Ferro Fundido GG-15 e como tampa traseira (construída em ferro fundido FC-200) utiliza a própria flange do motor e por isto é indicada para fluídos de até 40°C A letra “S” em seu modelo indica ser a versão SEM INTERMEDIÁRIO. Para a versão COM INTERMEDIÁRIO a Schneider possui a versão “T” do mesmo modelo. Possui de linha rotor em ALUMÍNIO mas pode ser solicitação em versão opcional com rotor em BRONZE. Para fluídos acima de 40°C recomenda-se a versão “T” com intermediário e para fluídos acima de 70°C recomenda-se a versão “T” com os opcionais rotor em bronze e selo mecânico em VITON. Por possuir alta vazão, este equipamento é muito aplicado em torres de resfriamento, recirculação em tanques de piscicultura, irrigação por gotejo em terrenos com declive, recalques de pequenas alturas e grandes volumes.
Aplicações
- • residências
- • chácaras
- • abastecimento predial
- • agricultura
- • indústrias
Opcionais
- • Rotor de bronze e selo mecânico de Viton®
- • Mancalizada
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono./Trif | 94 | 28,7 | 2 1/2" x 2 1/2" | 15 | 1,0 |
| Mono./Trif | 105 | 31,6 | 2 1/2" x 2 1/2" | 19 | 1,5 |
| Mono./Trif | 115 | 34,5 | 2 1/2" x 2 1/2" | 23 | 2,0 |
| Mono./Trif | 127 | 36,8 | 2 1/2" x 2 1/2" | 28 | 3,0 |

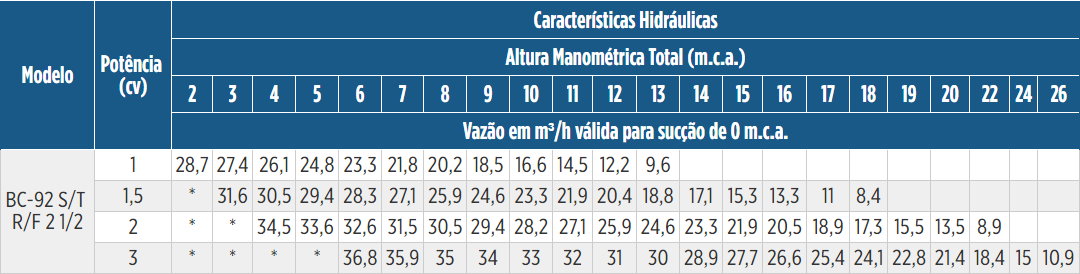

Tabela de rendimento
Importante
- • Temperatura máxima do líquido bombeado: 70° C.
- • Para bombeamento de água acima de 70° C, utilize rotor de bronze e selo mecânico de Viton®. Neste caso, sugere-se o uso da BC-92 T.
Explodido de peças
