BC-92 S 1B
schneider
Descrição
A linha BC-92 S 1 B da Schneider bombas substituiu a antiga linha “BC-92 HA / HB” e tem como características vazões elevadas e pressões médias. Quando da sua atualização para o modelo “1B”, comparativamente ao modelo antigo ganhou em vazão (até 23,2 m³/h – 3,0cv) e atende pressões entre 8 e 44 mca à depender da potência escolhida.

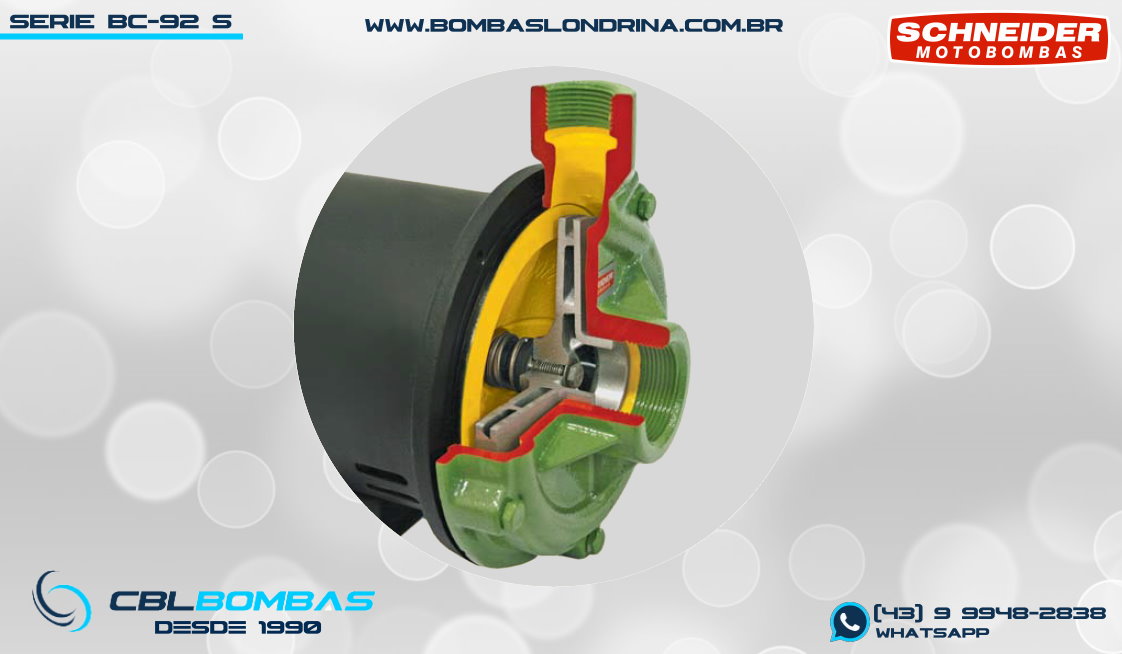

Fabricada somente com bocais roscados ( 1 1/2″ x 1″), possui de linha rotor em ALUMÍNIO mas pode ser solicitação em versão opcional com rotor em BRONZE. O Corpo ou Caracol é construído em Ferro Fundido GG-15 e como tampa traseira (construída em ferro fundido FC-200) utiliza a própria flange do motor e por isto é indicada para fluídos de até 40°C. A letra “S” em seu modelo indica ser a versão SEM INTERMEDIÁRIO. Para a versão COM INTERMEDIÁRIO a Schneider possui a versão “T” do mesmo modelo. (veja em produtos relacionados abaixo). Este modelo é indicado em aplicações com necessidade de vazões mais elevadas, sendo ideal em recirculações, refrigeração de extrusoras, maquinas de corte, trocadores de calor, torres de resfriamento (chiller), hidroponia e outros
Aplicações
- • residências
- • chácaras
- • abastecimento predial
- • agricultura
- • indústrias
Opcionais
- • Rotor de bronze e selo mecânico de Viton®
- • Mancalizada
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono./Trif | 105 | 19,7 | 1 1/2" x 1" | 20 | 1,0 |
| Mono./Trif | 117 | 21,9 | 1 1/2" x 1" | 25 | 1,5 |
| Mono./Trif | 127 | 22,0 | 1 1/2" x 1" | 30 | 2,0 |
| Mono./Trif | 137 | 14,8 | 1 1/2" x 1" | 35 | 2,0 |
| Mono./Trif | 143 | 23,2 | 1 1/2" x 1" | 38 | 3,0 |
| Mono./Trif | 155 | 13,7 | 1 1/2" x 1" | 45 | 3,0 |

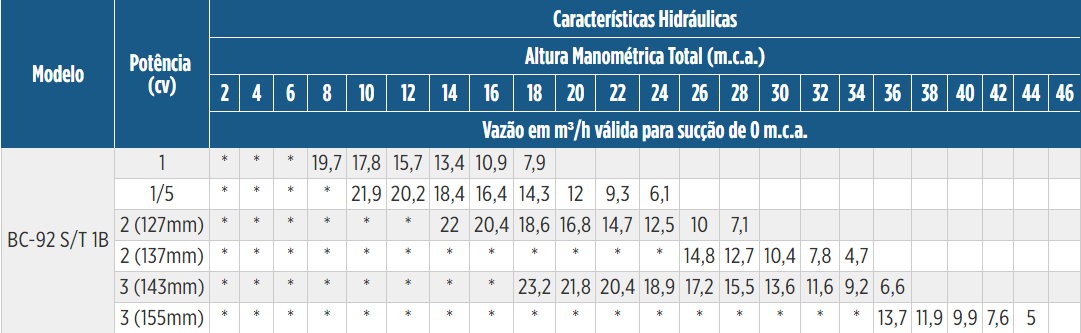

Tabela de rendimento
Importante
- • Temperatura máxima do líquido bombeado: 70° C.
- • Para bombeamento de água acima de 70° C, utilize rotor de bronze e selo mecânico de Viton®. Neste caso, sugere-se o uso da BC-92 T.

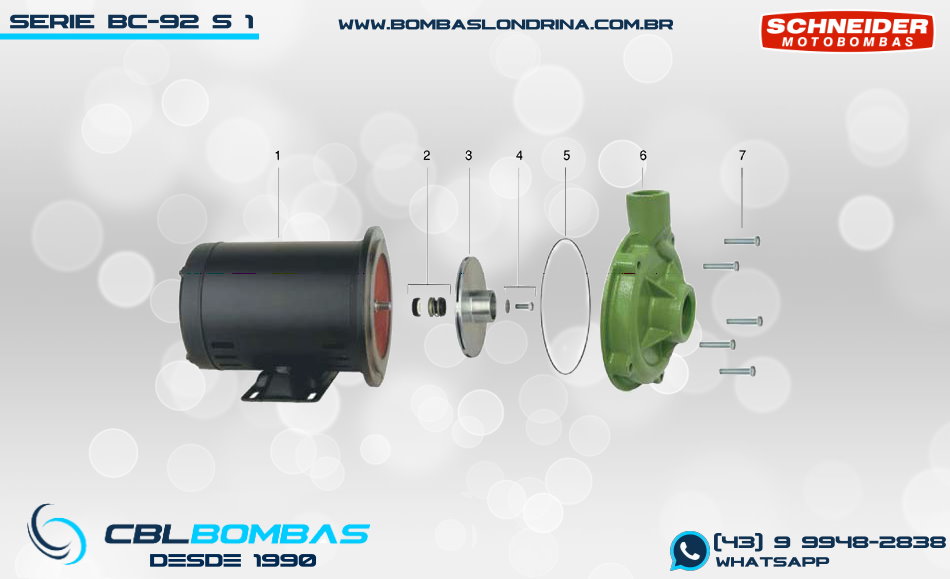

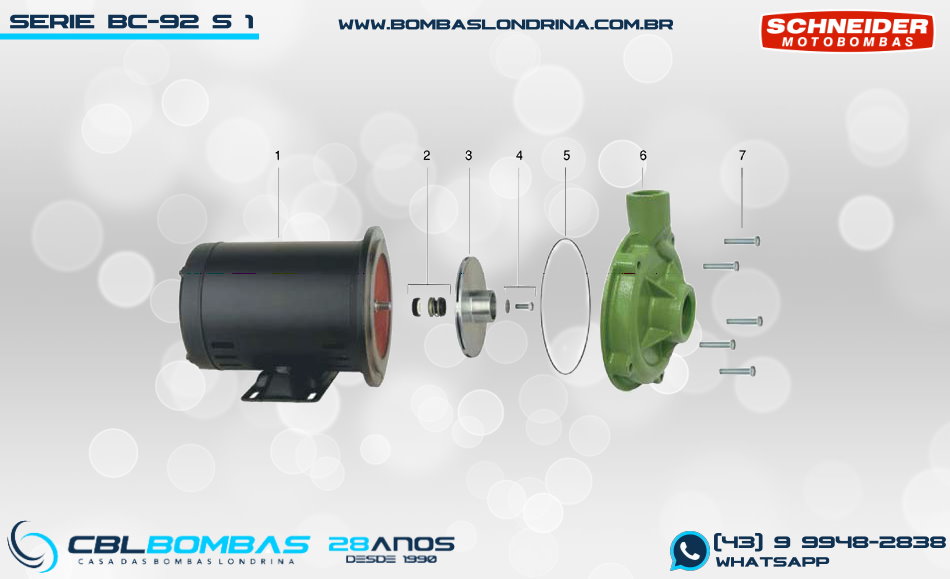

Explodido de peças
