BC-22 R 1 1/4
schneider
Descrição
A bomba BC-22 R 1 1/4 é o terceiro modelo da série BC-22 e possui apenas 3 opções de potência (5,0 cv / 7,5 cv / 10,0 cv).
Esta bomba foi desenvolvida para atender uma faixa de vazões médias (20m³/h) somada a uma faixa elástica em termos de pressão (34 a 69 mca). Além disto, este modelo é indicado para aplicações pesadas e contínuas, devido aos materiais construtivos diferenciados. Suas principais aplicações são em sistemas de irrigação, refrigeração, abastecimento e até mesmo em prevenções de incêndio.
Fabricada somente com bocais roscados padrão BSP 1 1/2″ x 1 1/4″ (sucção x recalque), seu design é do tipo CARACOL com entrada central e saída vertical lateral.
O caracol/corpo é construído em Ferro Fundido GG-20, intermediário em ferro fundido GG-15, rotor em Alumínio (ou bronze opcionalmente) e vedação por selo mecânico em carvão x cerâmica x buna.
Com estes materiais construtivos, é um equipamento que busca ROBUSTEZ para serviços contínuos e pesados. Como seu rotor é do tipo FECHADO, esta bomba pode ser utilizada para o bombeamento de fluídos sem sólidos em suspensão.
Ainda, está disponível nas versões Monobloco com motor WEG IP-55 Fechado, mancal e SMOT (somente a cabeça da bomba para montagem em motor próprio previamente existente)
Aplicações
- • irrigação
- • abastecimento predial
- • sistemas de refrigeração
- • combate contra incêndio
- • indústrias
Opcionais
- • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- • Motor elétrico IPW-55, à prova de explosão
- • Mancalizada
- • Somente a motobomba, sem flange de sucção e recalque
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono. / Trif. / Mancal | 163 | 19,9 | 1 1/2" x 1 1/4" | 48 | 5,0 |
| Mono. / Trif. / Mancal | 184 | 20,0 | 1 1/2" x 1 1/4" | 63 | 7,5 |
| Mono. / Trif. / Mancal | 201 | 20,0 | 1 1/2" x 1 1/4" | 75 | 10,0 |

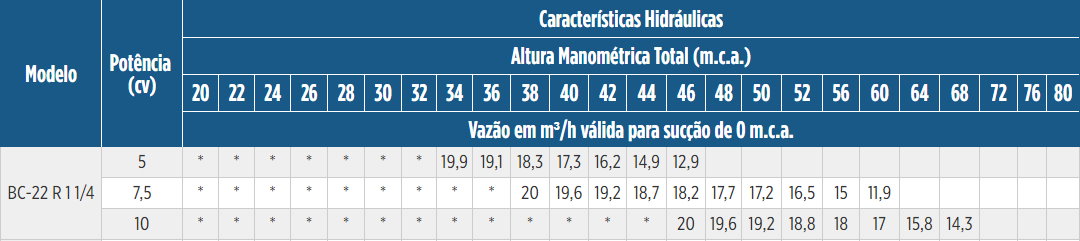

Tabela de rendimento
Importante
- • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton® para todos os modelos e rotor de bronze para os modelos com rotor de alumínio.
Explodido de peças
