BC-22 R 1 1/2
schneider
Descrição
A bomba BC-22 R 1 1/2 é o quarto modelo da série BC-22 e possui versões com potências de 7,5cv a 20,0cv. (veja comparativo abaixo). Esta bomba foi desenvolvida para atender uma faixa de vazões médias (máximo de 53,9m³/h) com pressões médias/altas (até 80mca). Fabricada somente com bocais roscados padrão BSP 2″ x 1 1/2″ (sucção x recalque), possui seu corpo em formato tipo “caracol”, com entrada central e saída lateral superior. O caracol/corpo é construído em Ferro Fundido GG-20, intermediário em ferro fundido GG-15, rotor em FERRO FUNDIDO (ou bronze opcionalmente) e vedação por selo mecânico em carvão x cerâmica x buna. Com estes materiais construtivos, é um equipamento que busca ROBUSTEZ para serviços contínuos e pesados. Por isto é muito utilizada em sistemas de irrigação, refrigeração, abastecimento e até mesmo em prevenções de incêndio. Como seu rotor é do tipo FECHADO, esta bomba pode ser utilizada para o bombeamento de fluídos sem sólidos em suspensão. Ainda, está disponível nas versões Monobloco com motor WEG IP-55 Fechado, mancal e SMOT (somente a cabeça da bomba para montagem em motor próprio previamente existente)
Aplicações
- • irrigação
- • abastecimento predial
- • sistemas de refrigeração
- • combate contra incêndio
- • indústrias
Opcionais
- • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- • Motor elétrico IPW-55, à prova de explosão
- • Mancalizada
- • Somente a motobomba, sem flange de sucção e recalque
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono. / Trif. / Mancal | 156 | 39,7 | 2" X 1 1/2" | 45 | 7,5 |
| Mono. / Trif. / Mancal | 167 | 44,8 | 2" X 1 1/2" | 54 | 10,0 |
| Mono. / Trif. / Mancal | 175 | 49,1 | 2" X 1 1/2" | 60 | 12,5 |
| Mono. / Trif. / Mancal | 186 | 51,0 | 2" X 1 1/2" | 68 | 15,0 |
| Mono. / Trif. / Mancal | 201 | 53,9 | 2" X 1 1/2" | 81 | 20,0 |
Tabela de rendimento
Importante
- • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton® para todos os modelos e rotor de bronze para os modelos com rotor de alumínio.

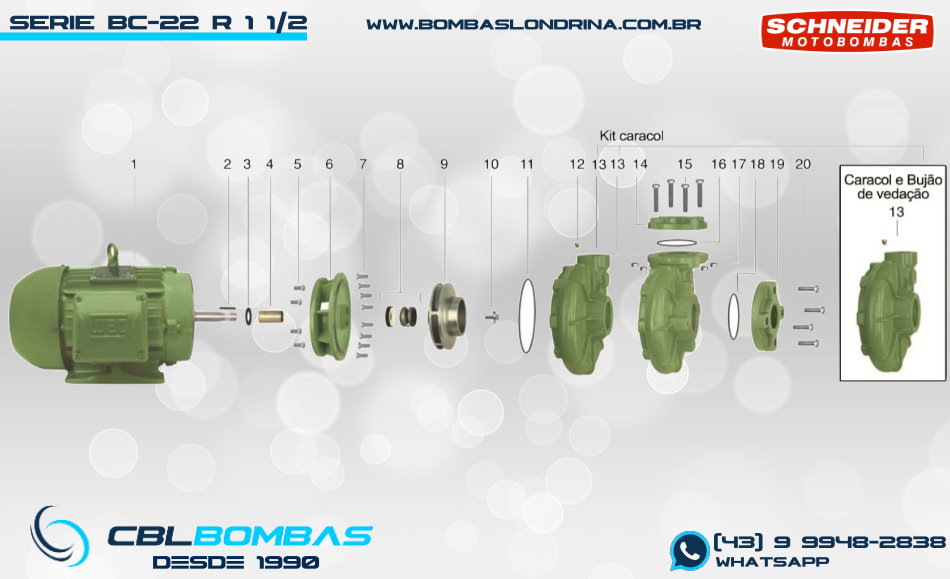

Explodido de peças
