BC-21 R 1 1/4
schneider
Descrição
O modelo BC-21 R 1 1/4 é a primeira versão da série BC-21 e possui as vazões mais baixas da série com também os menores motores da linha (todos IP-55 Fechados). O design do corpo é do tipo “caracol” com entrada central e saída lateral superior. Além disto, os bocais são do tipo ROSCA BSP de 1 1/2 x 1 1/4 (sucção x recalque).
Em Destaque ficam os materiais empregados que são diferenciados, e por esta razão este modelo é indicado para aplicações que demandam uma maior robustez, ou seja, para aplicações pesadas e contínuas, seja na agricultura, indústria ou construção civil. Também deve-se cuidar que a faixa de operação deste modelo é muito similar aos da série BC-92 1 A / B / C que são indicados para aplicações mais leves. Vale analisar quando se deve utilizar uma série (BC-21 R 1 1/4) ou outra (BC-92).
Aplicações
- • irrigação
- • cabines de pintura
- • sistemas de refrigeração
- • fontes e cascatas
- • abastecimento predial
- • incêndio
- • indústrias
Opcionais
- • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- • Motor elétrico IPW-55, à prova de explosão

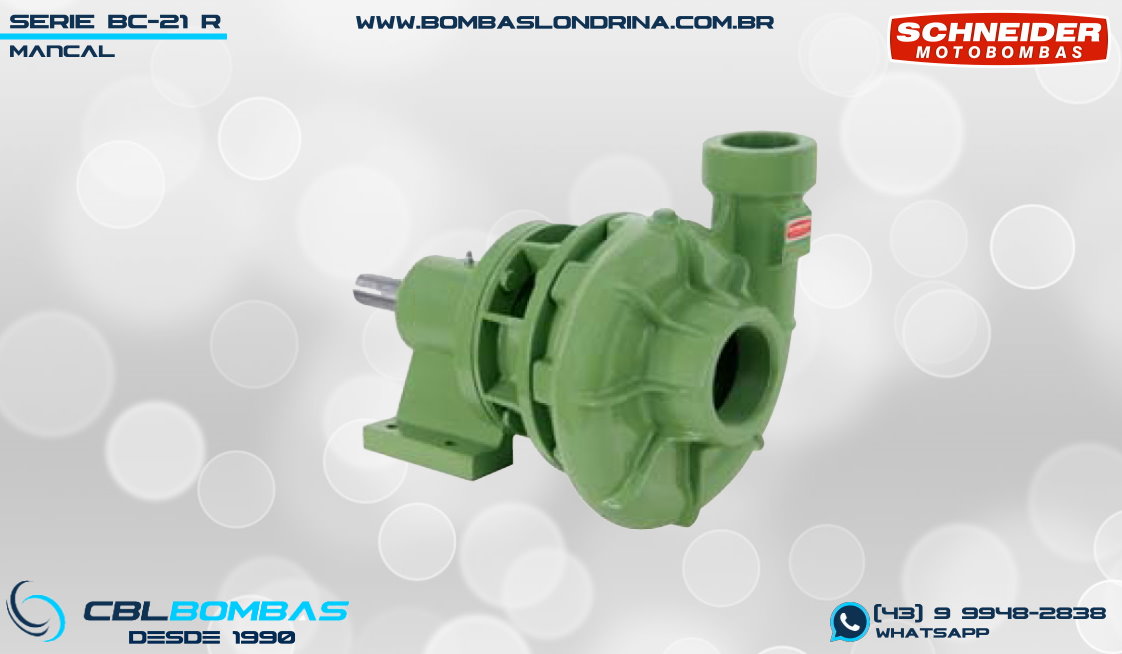

- • Mancalizada
- • Somente a motobomba, sem flange de sucção e recalque
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono. / Trif. / Mancal | 104 | 19,2 | 1 1/2" x 1 1/4" | 19 | 1,5 |
| Mono. / Trif. / Mancal | 108 | 19,8 | 1 1/2" x 1 1/4" | 22 | 2,0 |
| Mono. / Trif. / Mancal | 135 | 21,7 | 1 1/2" x 1 1/4" | 32 | 3,0 |
| Mono. / Trif. / Mancal | 146 | 22,8 | 1 1/2" x 1 1/4" | 22,8 | 4,0 |
Tabela de rendimento
Importante
- • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.

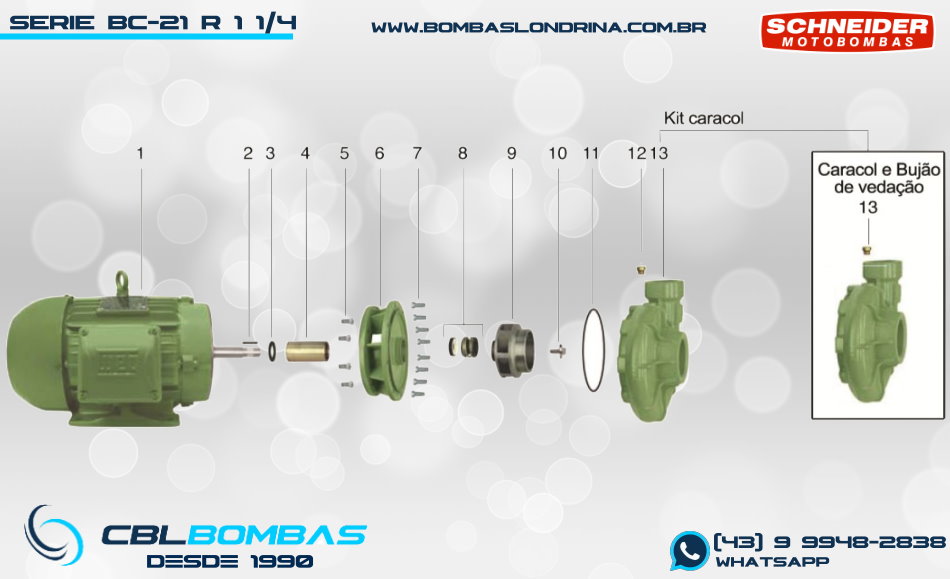

Explodido de peças
