BC-21 F 2
schneider
Descrição

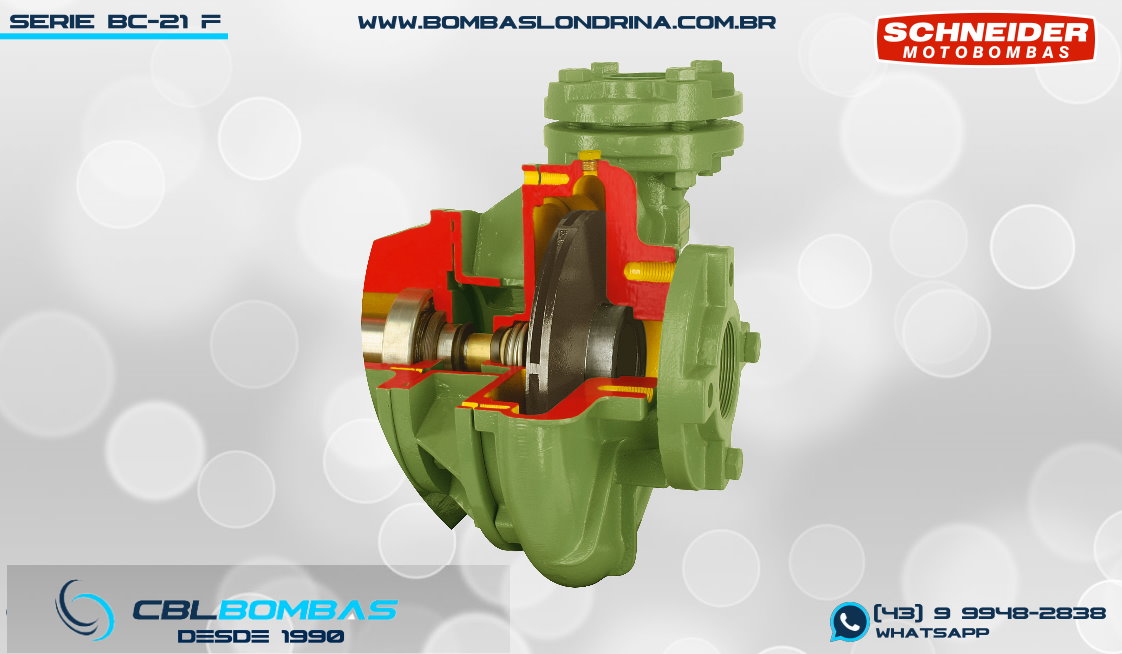

O modelo BC-21 F 2 faz parte da terceira versão da série BC-21. A nomenclatura “F” indica bocais FLANGEADOS de 2 1/2″ x 2″ (sucção x recalque) conforme Norma DIN 1092 1, fornecidos com contra flanges inclusas. O design do corpo é do tipo “caracol” com entrada central e saída lateral superior.
Possui vazões elevadas (até 88,5 m³/h) com pressões baixas e está disponível em motorizações que vão de 4,0cv até 12,5cv (todos WEG IP-55 Fechados), o que acaba proporcionando uma elasticidade de curvas em alta vazão, permitindo uma grande gama de utilizações. Em Destaque ficam os materiais empregados que são diferenciados, e por esta razão este modelo é indicado para aplicações que demandam uma maior robustez, ou seja, para aplicações pesadas e contínuas, seja na agricultura, indústria ou construção civil.
Aplicações
- • irrigação
- • cabines de pintura
- • sistemas de refrigeração
- • fontes e cascatas
- • abastecimento predial
- • combate contra incêndio
- • indústrias
Opcionais
- • Selo mecânico: EPDM, Viton®, EPDM carbeto de silício, Viton® carbeto de silício, outros sob consulta
- • Motor elétrico IPW-55, à prova de explosão

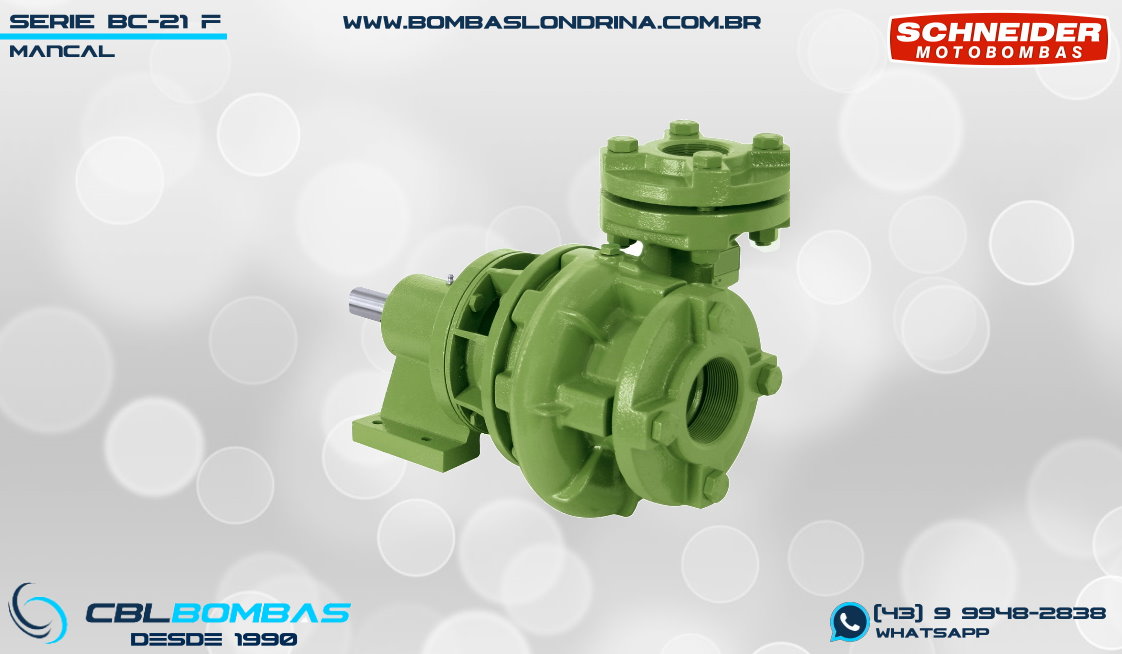

- • Mancalizada
- • Somente a motobomba, sem flange de sucção e recalque
Versões
| Motor | Rotor | Vazão | Bocais | Pressão | Potência |
|---|---|---|---|---|---|
| Mono./Trif | 108 | 79,2 | 2 1/2" x 2'' | 17 | 4,0 |
| Mono./Trif | 116 | 78,9 | 2 1/2" x 2'' | 21 | 5,0 |
| Mono./Trif | 127 | 79,6 | 2 1/2" x 2'' | 26 | 7,5 |
| Mono./Trif | 137 | 86,4 | 2 1/2" x 2'' | 33 | 10,0 |
| Mono./Trif | 145 | 88,5 | 2 1/2" x 2'' | 38 | 12,5 |
Tabela de rendimento
Importante
- • Para bombeamento de água acima de 70°C, utilize selo mecânico de Viton®.
Explodido de peças
